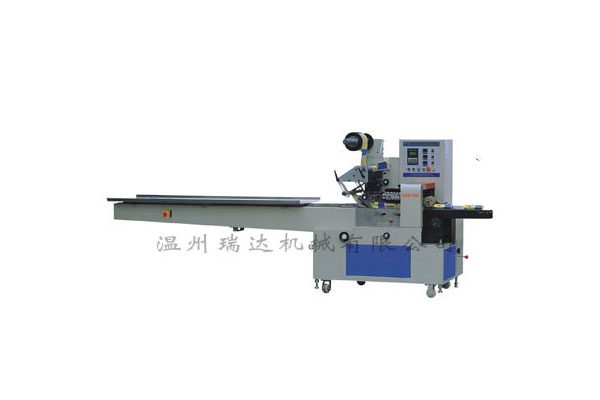

枕式包裝機制動式光電自動定位系統的基本原理

包裝紙?jiān)谧詣?dòng)包裝機上連續進給,成形制袋,充填和封口的過程中,由于定位色標的印刷誤差,機器運轉的偶然波動以及操作等綜合因素,使包裝紙的輸送速度與橫封、切紙速度不同步而產生封、切位置的偏差,因此需要隨時予以校正,連續地進行誤差補償。綜合誤差是個變量,但由于具較質量高和印刷精度的包裝材料來說在一定的包裝速度下,這個誤差在檢測的各個周期內應保持在很小的范圍內。這樣就能通過光電定位系統定期地(每?jī)蓚€(gè)包一次)測量和比較送紙速度和封切速度。如果包裝紙過快,正誤差系統給出一個負的補償量,也就是送紙機構減速來達到補償;如果包裝紙過慢,是一個負誤差,系統給出一個正的補償量,使送紙機構增速。但是給定的補償值不可能完全清理誤差,可能補償過頭,也可能不足。即使誤差被清理了,下次還會出現。

因此設計總是使系統給予補償過頭一點,給定一個稍大于 誤差值的補償量,人為地使它超差。當這次測定誤差為負,則補償一個過量的正值。下一次測定、比較之后必定出現正的誤差。定位系統自動地補償一個給定的負值之后,又恢復出現負誤差。如此循環,正負交替使誤差控制在一定范圍內。這樣枕式包裝機紙的切斷部位就在正確的位置附近跳動。這種包裝紙一進一退來達到連續定位的方式稱為“進退式”自動定位方式。因?yàn)樗难a(bǔ)償量是超越離合器工作,把機械送紙機構進入工作時設計成具有包裝紙滯后效果來給出的,所以采用這種原理定位的系統稱為“制動進退式”自動光電定位系統。以決定包裝紙速度的橫向封、切速度作為參考基準,以調整送紙速度與之同步來控制包裝紙的封切位置誤差,這就是連續定位系統z基本的原理。

枕式包裝機選配裝置

1.日期打碼機噴碼機 貼標機

2.噴酒精裝置,打排氣孔裝置,打圓孔裝置,打虛線裝置

3.防切料裝置,連袋裝置等 掛孔裝置

4.自動下料裝置,卷紙自動燙邊裝置.

5.自動充氣裝置,制氮機,無油空壓機,冷干機,普通空壓機
